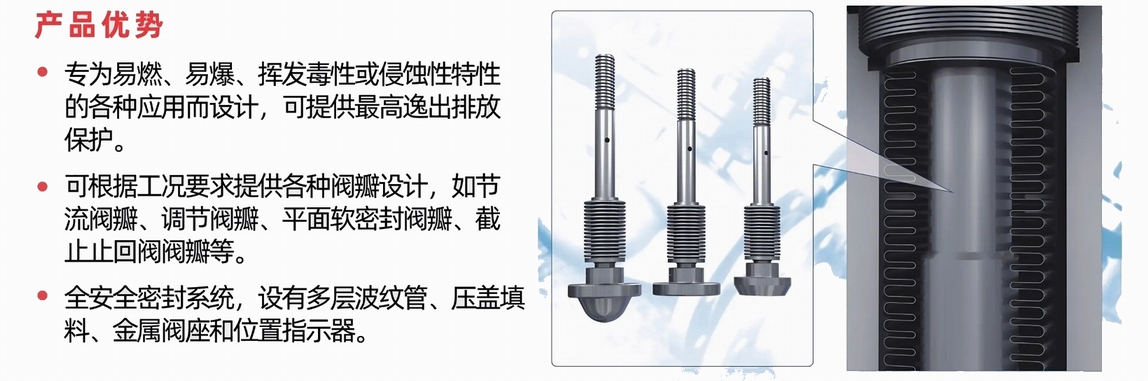

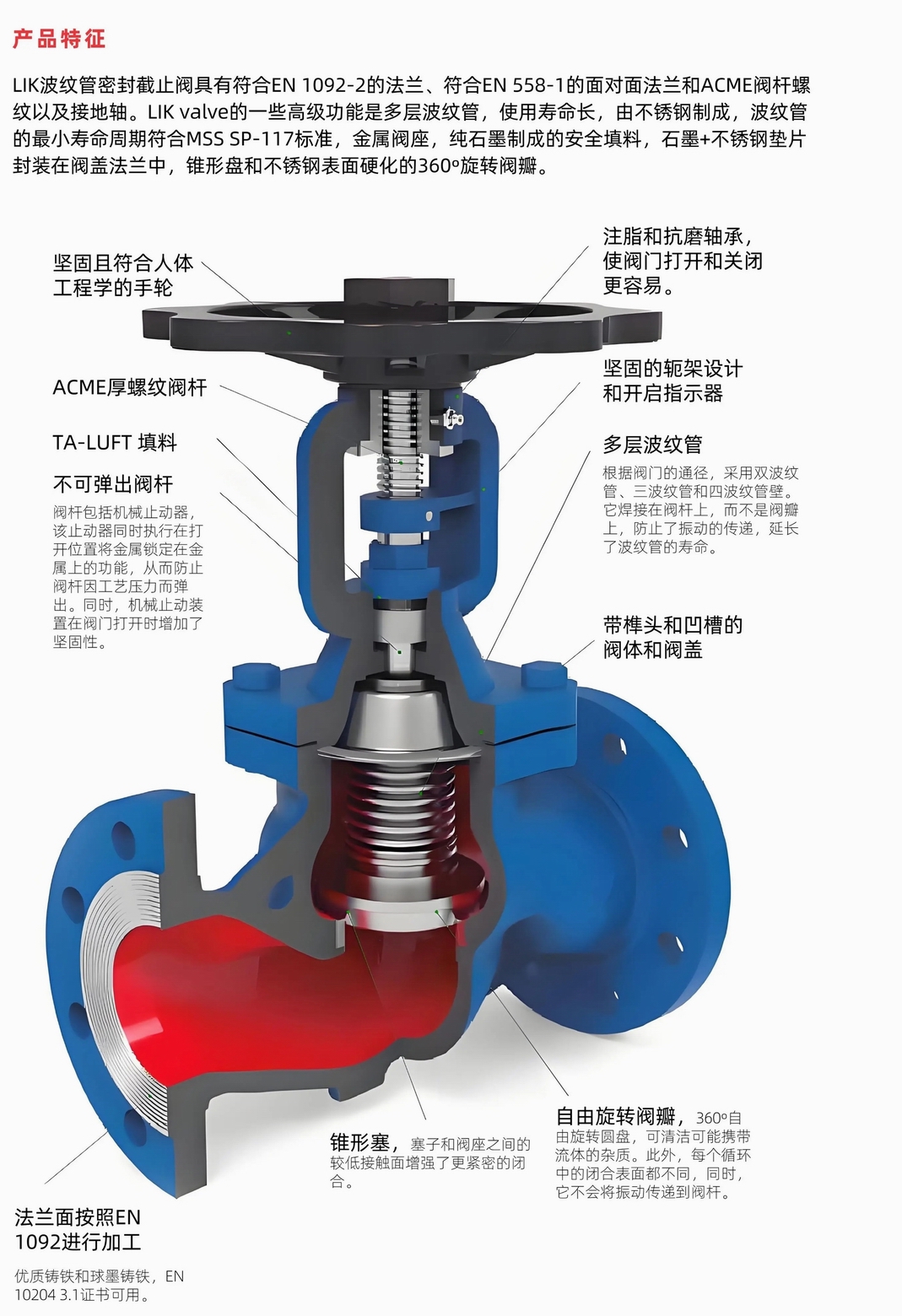

与普通截止阀相比，进口波纹管法兰截止阀的核心创新在于密封系统重构：以金属波纹管作为主密封件，在介质与大气之间形成永久性金属屏障，杜绝阀杆外漏；柔性石墨填料作为辅助密封，形成双重安全防护；阀体采用流线型直流道设计，配合锥形密封面，实现低流阻、高密封、长寿命的综合性能。产品遵循 DIN3356、ASME B16.34、API 598 等国际标准制造，通过 ISO 15848-1 AH 级零泄漏认证，是严苛工况下流体控制的首选设
产品特点Product features
长寿命耐磨：密封面堆焊Co 基硬质合金（司太立 6#），耐冲刷、耐腐蚀，寿命提升 60%+。
阀杆强化：调质 + 表面氮化（HRC45-50），抗腐耐磨，适配频繁启闭。
低流阻设计：全通径流线型流道，流阻系数比普通截止阀低 10%-50%，节能高效。
安全易维护：阀杆升降可视化；带倒密封，可在线更换填料；阀盖加脂嘴，定期润滑免大修。
工作原理working principle
通过阀杆升降带动阀瓣沿阀座中心线移动，实现阀门启闭与流量调节：
1，开启：顺时针旋转手轮（或执行器驱动），阀杆上提，波纹管拉伸，阀瓣脱离阀座，介质流通。
2，关闭：逆时针旋转手轮，阀杆下压，波纹管压缩，阀瓣密封面与阀座紧密贴合，截断介质。
3，密封核心：波纹管始终隔离介质与大气，填料为辅助密封，杜绝阀杆外漏。
技术参数Technical Specifications
|
公称通径 |
DN15–DN400（1/2"–16"） |
|
公称压力 |
PN16–PN160（CLASS150–900LB） |
|
阀体材质 |
碳钢（A216 WCB）、不锈钢（F304/F316）、锻钢（A105） |
|
适用温度 |
-40℃～+450℃（高温型可达 550℃） |
|
适用介质 |
蒸汽、导热油、天然气、液氨、酸碱、高纯度 / 有毒介质 |
|
驱动方式 |
手动、电动、气动、齿轮传动 |
|
设计标准 |
DIN3356、ASME B16.10、API 602 |
|
法兰标准 |
DIN2543、ASME B16.5、GB/T9113 |
|
壳体试验 |
1.5 倍公称压力；密封试验：1.1 倍公称压力 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
选型指南Selection Guide
✅压力≥系统最高压力：高压（PN320+）选锻造阀体，低压可选铸造。
✅温度匹配密封：高温（>425℃）用石墨填料 + 铬钼钢；低温（<-20℃）用低温不锈钢 + 耐低温填料
✅介质选材质：清水 / 蒸汽→WCB；酸碱→316L；易燃易爆→防爆执行器。
✅口径与连接：DN15–DN50 用螺纹 / 承插焊；DN65 + 用法兰；高温高压用对焊。
✅驱动,方式：手动（低频）、气动 / 电动（远程 / 频繁）、防爆型（危险区）。
✅严禁节流：仅全开 / 全关，半开节流会快速冲坏密封。
✅ 原装正品：德国莱克 LIK 原厂直供，全系列产品可提供原产地证明与质量检测报告。
✅ 规格齐全：常规口径现货库存，特殊材质 / 压力等级可定制，快速交货。
✅ 价格优势：厂家直供无中间商，批量采购可享阶梯优惠，性价比高。
✅ 售后保障：提供 18 个月质保期，专业技术团队全程指导安装调试，24 小时响应售后问题
