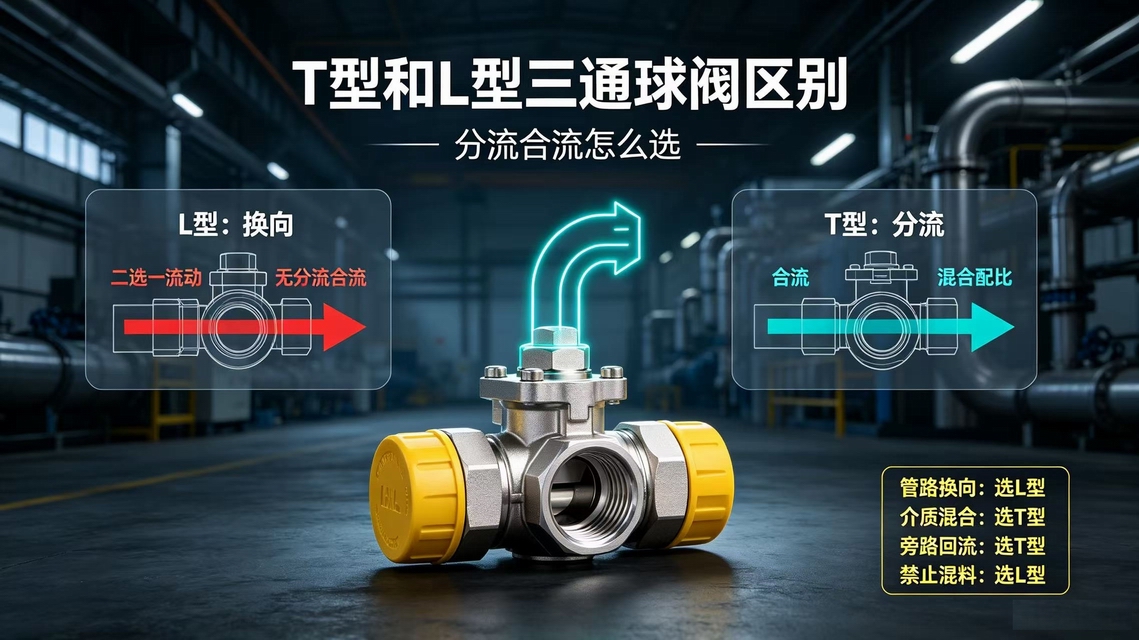

T 型与 L 型进口气动三通丝口球阀区别 + 分流合流选型指南

一、核心流道结构与通断逻辑对比

1. L 型三通丝口气动球阀（换向阀，互斥切断）

阀体三通接口定义：进口 A，两路出口 B、C

旋转 90° 两种工位：

阀位 1：A←→B 导通，C 完全封闭

阀位 2：A←→C 导通，B 完全封闭

关键特点：任意时刻只通两路，第三路彻底关死，三路无法同时连通，介质绝不串料混合。

2. T 型三通丝口气动球阀（分流合流混合阀）

三通接口 A、B、C，三个通道互通，三档阀位：

A 通 B，C 关闭

A 通 C，B 关闭

B 通 C，A 关闭

中位（部分执行器支持）：A、B、C 三路全部互通

关键特点：可两路导通，也能三路全开混合，支持一进两分、两进合一。

二、核心区别一览表

表格

三、分流、合流工况怎么选（直接对照场景）

场景 1：只需要分流（一路介质分成两路输送）→选 T 型

需求举例：

纯水总管一路，分给两条生产线；电解液主管道分流至两个反应罐；冷却水一路分两路设备冷却。

原理：T 型球阀 A 进，同时连通 B、C，实现一进两分分流。

L 型做不到同步分流，只能轮流走 B 或 C，无法同时供料。

场景 2：需要合流（两路介质混合汇成一路）→选 T 型

需求举例：冷热纯水混合调温；两种药液配比混合；两种原料合并送入储罐。

原理：B、C 两路进料，同时汇入 A 出口，两路流体合流混合。

L 型无法两路同时导通，不能合流配比。

场景 3：管路换向，两路互斥、严禁串料→选 L 型

需求举例：

储罐切换进料（只能进罐 1 或罐 2，不能同时进）；清洗水路与生产水路隔离切换；液压油路主副回路切换；两种原料不能掺混，只能单独输送。

优势：闲置管道完全封闭，杜绝介质交叉污染，食品、医药、锂电高纯介质优先 L 型。

四、补充选型实操要点

断气 / 断电安全要求不影响 L/T 选择，只区分执行器：

断气复位选单作用弹簧复位；长期保位选双作用

食品、制药、锂电高纯介质，无混合需求一律 L 型，避免串料污染产品；

CIP 清洗、冷热媒调温、原料配比、多路分水循环，固定选 T 型；

螺纹规格不改变流道功能：DN15~DN50 丝口 NPT/BSPT/G 螺纹，L/T 结构逻辑一致；

如需精准比例调节流量，无论 L/T 都搭配 4-20mA 电气定位器；单纯开关换向只配电磁阀。

极简总结

要分流、合流、介质混合、三路互通 → T 型

只做管路切换、两路互斥、不允许介质串混 → L 型
