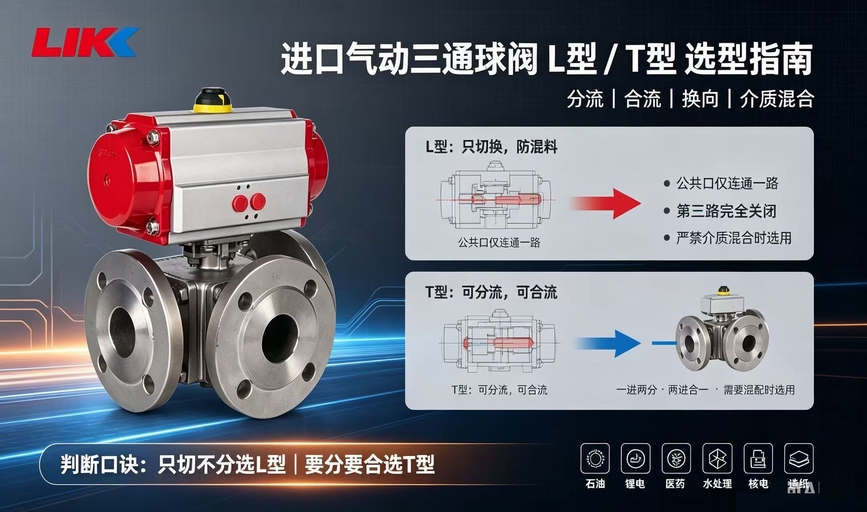

德国莱克 LIK 进口气动三通球阀 L 型 / T 型 选型指南

一、基础结构区别

L 型三通球阀（90° 通道）

流道呈 L 字形，球体通孔夹角 90°

工作模式：二选一换向

工位：

A 通 B，C 关闭

A 通 C，B 关闭

不能同时两路互通，无法合流、分流

T 型三通球阀（直通 T 字形通道）

流道呈 T 字形

工作模式：换向 + 分流 / 合流

三个工位：

A 互通 B、C（介质一分二路分流）

A 通 B，C 截止

A 通 C，B 截止

可实现两路同时导通，支持分流、合流、混合介质

重要提醒：气动三通球阀转角大多为90° 开关，少数 180° 结构，订货前确认执行器行程。

二、通俗用途区分

✅ 选用【L 型三通球阀】场景（介质换向、切换管路）

核心：管路切换，只能一进一出，两路不能连通

两条管路来回切换输送（一用一备切换）

例：水箱 1 / 水箱 2 来回切换供水；冷热管道切换、原料罐切换进料

一路进气 / 进水，交替输送至两条不同设备，不允许两路同时出液

旁路切换、过滤器一用一备切换

⚠️ L 型严禁用来做介质混合、分流、合流！

✅ 选用【T 型三通球阀】场景（分流、合流、介质混合）

核心：允许三路互通，可同时两路流通

分流：一路进，分成两路输出

压缩空气、纯水、导热油主管分为两条支线同时供给设备

合流：两路介质汇合成一路

两种流体混合（冷水 + 热水调温、两种药液混合）

兼具切换功能：也可以单独 A-B 通 / A-C 通

三、工况对照表

表格

四、典型应用案例参考

L 型案例

空压机两路供气切换；清洗设备交替切换供水；两个储罐轮换出料；过滤器进出口切换。

T 型案例

冷热纯水混合控温；主管道分流供给两台机组；酸碱药液合流配比；一路气源同时分给两套执行设备。

五、选型关键注意事项（采购必备注）

接口定义确认

三通阀通用标识：入口 A，出口 B、C；订货明确接口布局（底进侧出 / 侧进侧出）。

气动角度确认

标准气动三通球阀：90° 角行程；部分厂家 T 型需要 180° 执行器，德国 LIK 三通浮动球常规为 90° 驱动。

流向压力问题

T 型两路同时导通时，两路压力尽量接近；压差过大容易产生介质倒流。

密封材质

介质温度≤180℃选 PTFE；高温＞180℃选用 PPL 对位聚苯。

执行机构

双作用：失气保持当前工位；

单作用弹簧复位：断气自动回到安全位置（换向工艺优先考虑）。

六、快速选型口诀

只做管路来回切换，不要两路同时通 → L 型

需要流体混合、一分两路分流、两路汇流合流 → T 型
